Descripción

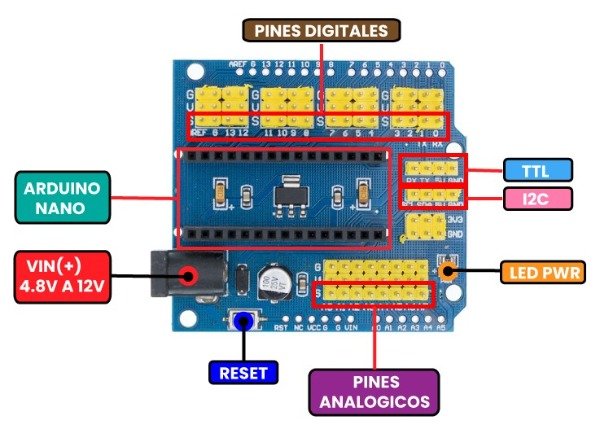

Shield para Arduino Nano, es una tarjeta de expansión de puertos y pines I/O, está diseñada específicamente para la tarjeta de desarrollo Nano 3.0, Nano Tipo C y MicroUSB, para facilitar la conexión con sensores, actuadores y otros módulos de electrónica. Este Shield te ayudará en el desarrollo de proyectos y prototipos de electrónica para facilitar las conexiones de manera simple y sencilla, cuenta con interfaz de alimentación externa mediante un power jack y un regulador de voltaje de 3.3V para alimentar la tarjeta Nano así como soportar un voltaje mínimo de 4.8V a máximo 12V, botón de reset, led de PWR, terminales headers hembra para conectar la tarjeta nano y pines headers macho para conectar a cada uno de los pines y puertos UART, I2C, salidas adicionales de voltaje y gnd.

También contamos con el Shield con terminales clemas es más compacta y cada punto de conexión cuenta con un tornillo para ajustarlo correctamente.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Shield para Arduino Nano

Voltaje de alimentación: 4.8V a 12V (Power jack)

Regulador de voltaje: AMS1117 3.3V

Led de PWR

Botón de RESET

14 pines de E/S (tipo servo con GND, potencia y señal)

8 pines analógicos con salida de Voltaje y GND

6 Pines PWM

4 Pines TTL (RX, TX, 5V y GND

4 Pines I2C (SCL, SDA, 5V y GND

3 Pines DE 3.3V y GND

Diseño tipo Arduino UNO
