Display Indicador Medidor de Nivel de Carga para Pack de Baterías de Litio en serie 1S-2S-3S-4S-5S-6S-7S-8S

Fácil de usar

- Adaptable a diferentes cantidad de celdas

- Pantalla colores rojo y azul

- Display de 4 bloques indica el 25%/ 50%/ 75%/ 100%/

- Indicador si la batería tiene una carga menor a 25%

Este módulo le permite medir la carga de sus baterías de litio de una celda, solamente tiene que conectar las terminales a la polaridad correcta y el módulo indicará el nivel de carga.

Puede usarlo como herramienta de trabajo así como implementar el módulo en otros proyectos que le facilite la lectura del porcentaje de energía segun el voltaje:

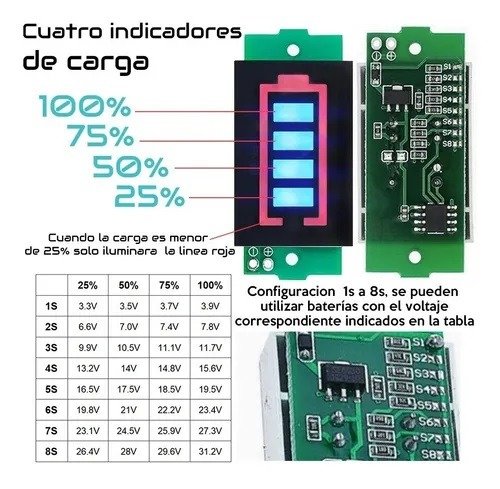

Celda 25%/50%/75%/100%

1s 3.3V / 3.5V / 3.7V / 3.9V

2s 6.6V / 7.0V / 7.4V / 7.8V

3s 9.9V / 10.5V / 11.1V / 11.7V

4s 13.2V / 14V / 14.8V / 15.6V

5s 16.5V / 17.5V / 18.5V / 19.5V

6s 19.8V / 21V / 22.2V / 27.3V

7s 23.1V / 24.5V / 25.9V / 27.3V

8s 26.4V / 28V / 29.6V / 31.2V

ESPECIFICACIONES TÉCNICAS

- Lectura de baterías de celda 1S-2S-3S-4S-5S-6S-7S-8S

- Tipo de batería de trabajo: litio

- 5 niveles de lectura: 4 niveles cada 25% por nivel (100%, 75%, 50% y 25%) más un nivel que - indica que la carga es menor a 25%.

- Color Digital: contorno rojo, pantalla azul.

- Dimensiones: 45 x 20 x 8mm, cuenta con agujeros de 2mm de diámetro.
